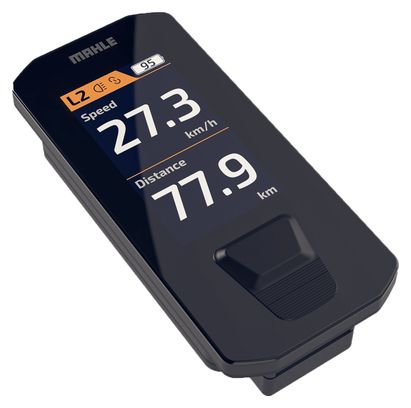

Pannello di controllo Mahle Head Unit + per la serie M Mahle

Il display di controllo integrato Mahle Head Unit + (HU+) è l'interfaccia centrale di gestione della tua eBike. Dotato di un display LCD da 1,9 pollici di facile lettura e di una connettività wireless completa (BLE / ANT+), consente di monitorare i dati di percorso e di controllare l'intero sistema. Dispone di due connessioni fisiche instradate internamente nel telaio: un cavo corto collegato al comando remoto Duo (se installato) e un secondo cavo collegato al cablaggio principale della batteria. Il suo design robusto con grado di protezione IP67 garantisce una perfetta impermeabilità e una durata a prova di qualsiasi condizione atmosferica.

Dettagli:

• Compatibilità: sistemi di motorizzazione MAHLE (in particolare motore M40), comando remoto Duo e applicazione My SmartBike
• Modello: Head Unit + (HU+)
• Schermo: LCD da 1,9 pollici
• Connettività: BLE (Bluetooth Low Energy) e ANT+
• Grado di protezione: IP67 (totalmente impermeabile all'acqua e alla polvere)
• Opzioni di cablaggio (prolunghe):
  • Cavo HU standard: collega l'HU+ direttamente al cablaggio della batteria. Utilizzato per configurazioni senza illuminazione integrata.
  • HU Cable Accessories: cavo a Y che collega l'HU+ al cablaggio della batteria e fornisce connettori aggiuntivi per l'installazione di luci anteriori e/o posteriori, consentendo di alimentarle e controllarle tramite il sistema.
• Dimensioni: 83 x 38 x 16 mm
• Temperature di funzionamento/conservazione: da -10 ºC a 50 ºC
• Peso: 67 g
• Colore: Nero
• Codice fornitore (SKU): 34000100000100

Procedura di smontaggio:

• Fase 1: Spegnere la bicicletta elettrica (eBike). Sollevare il coperchio di protezione in gomma situato sotto il pulsante per esporre la vite.
• Fase 2: Allentare la vite M3x16 integrata nell'HU+ con una chiave a brugola. Non rimuoverla completamente (fermarsi non appena si avverte un cambiamento significativo nella resistenza della coppia).
• Fase 3: Rimuovere l'HU+ sollevando prima il lato più vicino al pulsante.
• Fase 4: Scollegare il connettore della batteria (e il connettore Duo, se presente) dai connettori dell'HU+ ed estrarre i cavi dal telaio. (Se è necessario sostituire anche il cavo di prolunga, è necessario rimuovere prima il motore).

Procedura di montaggio:

• Fase 1: Se il cavo di collegamento intermedio tra il cablaggio principale e l'Head Unit deve essere sostituito, rimuovere la batteria e il motore. Il nuovo cavo deve essere inserito dall'alloggiamento del motore seguendo il percorso originale.
• Fase 2: Sollevare il cappuccio in gomma che copre la vite per accedervi.
• Fase 3: Inserire il cablaggio dell'HU+ nel foro del tubo superiore (top tube) e collegarlo al cavo del fascio batteria/cablaggio e al cavo Duo, se presente.
• Fase 4: Inserire l'unità regolando prima l'area di uscita dei cavi sul tubo superiore. Inserire quindi completamente l'HU+ nel suo alloggiamento sul tubo superiore.
• Fase 5: Avvitare l'HU+ con una vite M3x16 mm utilizzando una chiave a brugola. Applicare una coppia di serraggio massima di 0,8 Nm (assicurarsi che la fascetta sia avvitata contro il controdado).
• Fase 6: Coprire la vite con il coperchio in gomma per impedire l'infiltrazione di sporcizia.
